Nem todas as descontinuidades de um componente podem ser identificadas por inspeção visual. Dependendo do material e da condição investigada, diferentes ensaios não destrutivos (END) podem ser necessários.
O ensaio de partículas magnéticas é utilizado em materiais ferromagnéticos para identificar determinadas descontinuidades superficiais e subsuperficiais.
O que é o ensaio de partículas magnéticas?
O método consiste na aplicação de um campo magnético no material que será inspecionado.
Quando uma descontinuidade altera o fluxo magnético, ocorre uma fuga de campo nessa região. As partículas magnéticas aplicadas sobre a peça se acumulam no local, formando uma indicação que pode ser analisada.
A direção do campo é importante para a detecção. Por isso, o ensaio pode exigir mais de uma direção de magnetização, considerando diferentes orientações das possíveis descontinuidades.
Como funciona a técnica do Yoke?
O Yoke é um equipamento utilizado para gerar um campo magnético na região examinada. Ele possui uma bobina em seu interior e, quando seus polos são posicionados sobre a peça, produz um campo magnético longitudinal.
Na técnica do Yoke, utiliza-se corrente alternada (CA) para a detecção de descontinuidades mais próximas da superfície.
O método pode ser aplicado em materiais acabados e usinados sem danificar a peça durante a inspeção.
Tipos de partículas magnéticas
O ensaio pode utilizar:
- Partículas via seca
- Partículas via úmida coloridas
- Partículas via úmida fluorescentes

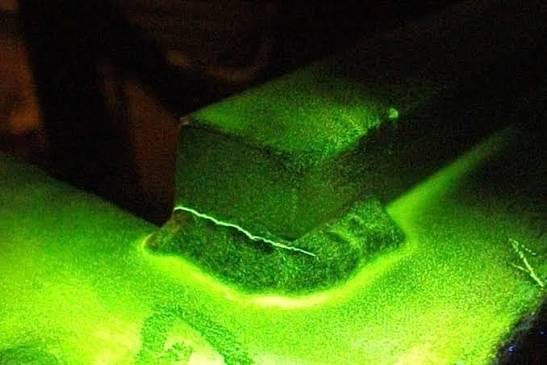

As partículas fluorescentes permitem visualizar as indicações sob condições específicas de iluminação.
Aplicação na movimentação de cargas
Em componentes ferromagnéticos utilizados na movimentação de cargas, o ensaio de partículas magnéticas pode auxiliar na investigação de determinadas descontinuidades superficiais e subsuperficiais.
Uma indicação encontrada durante o ensaio não significa automaticamente que exista uma trinca. Sua interpretação deve considerar o componente, o método empregado e os critérios técnicos aplicáveis.
Ensaio de Partículas Magnéticas: como funciona a técnica do Yoke
Partículas magnéticas ou líquido penetrante?
Os métodos possuem aplicações diferentes. O líquido penetrante é utilizado principalmente para identificar descontinuidades abertas na superfície. As partículas magnéticas podem identificar determinadas descontinuidades superficiais e subsuperficiais em materiais ferromagnéticos.
A escolha depende do material, da geometria e da condição que precisa ser investigada.
Inspeção técnica com a Quality Fix
A Quality Fix do Brasil realiza inspeções e ensaios técnicos não destrutivos aplicados à movimentação de cargas.
Se sua empresa precisa avaliar componentes ferromagnéticos ou possíveis descontinuidades, fale com a Quality Fix para verificar se o ensaio de partículas magnéticas pela técnica do Yoke é adequado ao caso.
Próximo artigo: entenda como o ensaio de ultrassom convencional pode ser utilizado na avaliação de determinadas descontinuidades internas em materiais metálicos.
