A inspeção é o processo de verificação de produtos e componentes por meio de métodos apropriados, utilizando instrumentos de medição, normas e outros recursos técnicos quando necessário.
Entre os ensaios não destrutivos (END) utilizados na indústria estão o líquido penetrante, as partículas magnéticas e o ultrassom. Cada método possui uma finalidade específica, definida de acordo com o material, a geometria do componente e a condição que se pretende investigar.
Um conceito fundamental para interpretar esses ensaios é: todas as trincas são descontinuidades, mas nem todas as descontinuidades são trincas.
Neste artigo, o foco é o ensaio por líquido penetrante, utilizado principalmente para identificar descontinuidades abertas na superfície.
O que é o ensaio por líquido penetrante?
O ensaio de líquido penetrante (LP) é um método de ensaio não destrutivo baseado na ação capilar. O líquido penetra em pequenas aberturas existentes na superfície do material e, após as etapas de remoção e revelação, permite visualizar suas indicações.
O método pode ser aplicado em diversos materiais não porosos, incluindo aço, aço inoxidável, alumínio, cobre, magnésio e outras ligas, conforme as condições do componente e do procedimento.

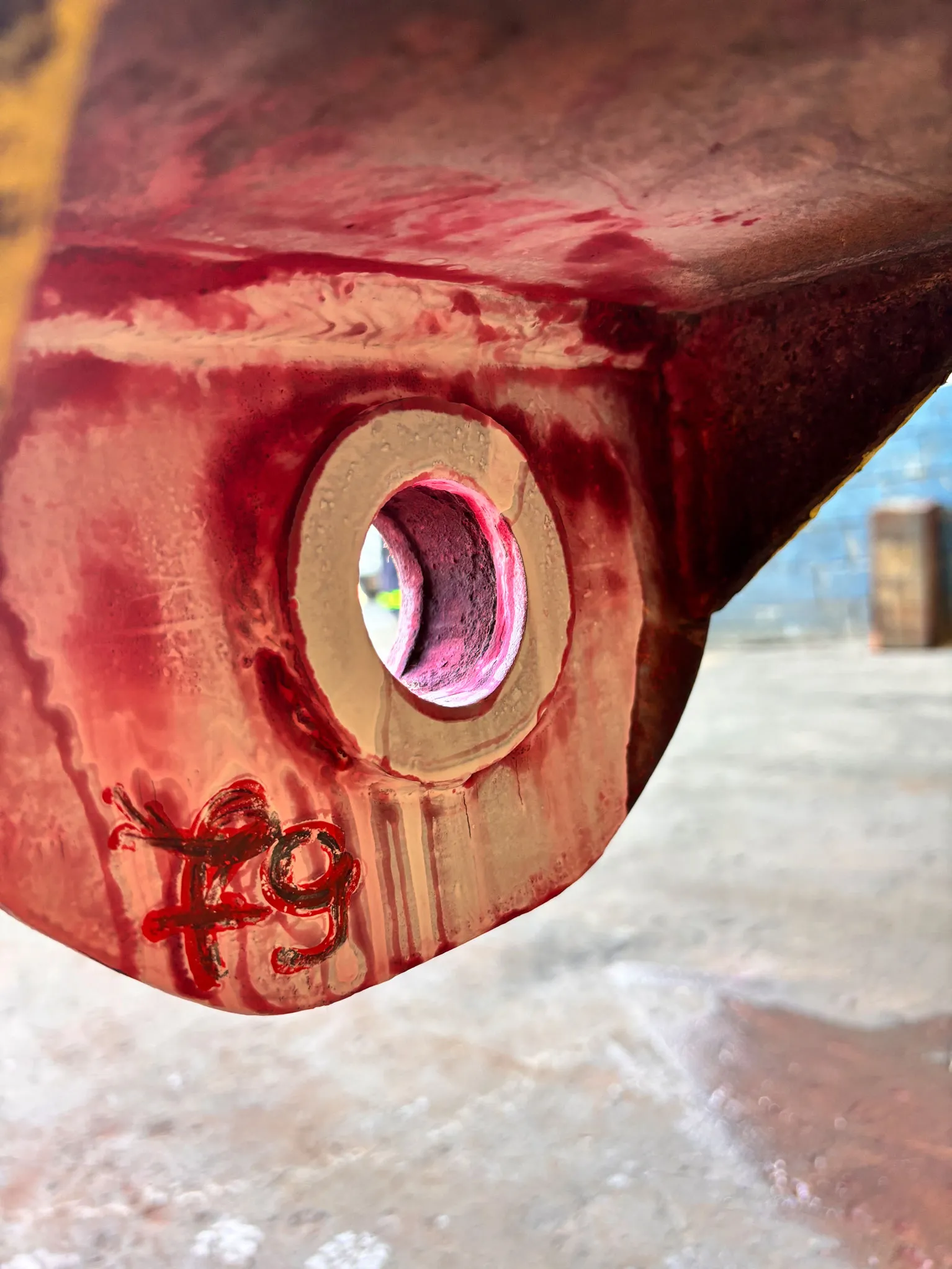

Ensaio de Líquido Penetrante: detecção de descontinuidades superficiais
Como funciona o ensaio de líquido penetrante?
O processo é realizado em etapas que devem seguir o procedimento técnico aplicável:
- Limpeza da superfície
A região examinada deve estar livre de óleo, graxa, tinta, sujeira e outros contaminantes que possam interferir no ensaio.
- Aplicação do penetrante
O líquido penetrante é aplicado sobre a superfície e permanece em contato durante o tempo de penetração estabelecido. Por ação capilar, o produto entra nas descontinuidades abertas para a superfície.
- Remoção do excesso
O excesso de penetrante presente na superfície é removido conforme o sistema utilizado, preservando o produto retido nas descontinuidades.
- Aplicação do revelador
O revelador auxilia na retirada do penetrante retido, tornando as indicações mais visíveis para avaliação. O sistema pode utilizar penetrante visível ou fluorescente.
O que o líquido penetrante identifica?
O método é direcionado principalmente à identificação de descontinuidades abertas na superfície, como:
- Trincas e fissuras
- Porosidades abertas
- Dobras
- Determinadas descontinuidades de fabricação ou soldagem
O líquido penetrante não identifica descontinuidades que não possuem abertura na superfície. Para investigar condições internas ou subsuperficiais, outros métodos, como ultrassom ou partículas magnéticas, podem ser mais adequados, dependendo do material e da aplicação.
Por que a limpeza é importante?
A preparação da superfície influencia diretamente a qualidade da inspeção. Óleo, graxa, tinta e sujeira podem impedir a penetração adequada do produto ou dificultar a interpretação das indicações.
Por isso, a limpeza é uma etapa fundamental do ensaio por líquido penetrante.
Aplicação na movimentação de cargas
Na movimentação de cargas, ensaios não destrutivos podem fazer parte de processos de inspeção, manutenção e avaliação da integridade de componentes.
Quando existe a necessidade de investigar possíveis descontinuidades superficiais, o líquido penetrante pode ser utilizado, desde que as características do material e do componente permitam sua aplicação.
Inspeção técnica com a Quality Fix
A Quality Fix do Brasil realiza serviços de inspeção e ensaios técnicos não destrutivos aplicados à movimentação de cargas.
A escolha do método adequado depende do componente, do material e da condição que precisa ser investigada.
Se sua empresa precisa investigar possíveis trincas ou descontinuidades superficiais em componentes de movimentação de cargas, fale com a Quality Fix para avaliar a aplicação do ensaio por líquido penetrante.
